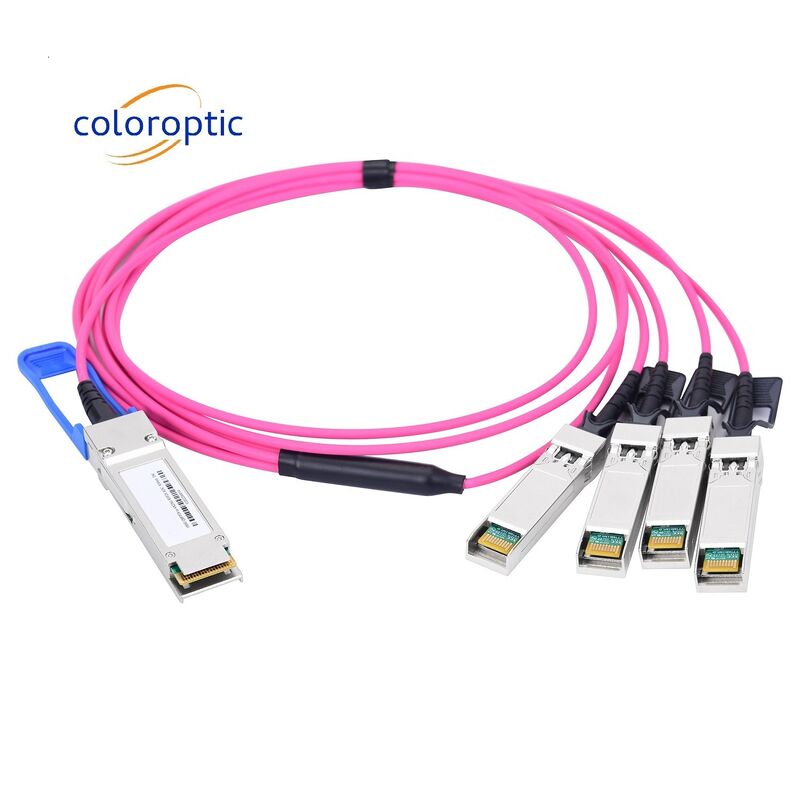

Breakout AOC Actieve optische kabel 100G QSFP28 tot 4 SFP28 25G Lage stroomverbruik
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Coloroptic |
| Certificering: | CE, UL, FDA, RoHs, FC, TUV |
| Modelnummer: | C-ACQ100-4S25-x |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 10 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Deeltjes |
| Levertijd: | 10 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 5000 per maand |
|
Gedetailleerde informatie |
|||
| Type kabel: | AOC | Gegevenspercentage: | 100G tot 4*25G |
|---|---|---|---|
| Lange: | 1~50m | AWG: | 24AWG |
| Jacket: | PVC | Garantie: | 3 jaar |
| Markeren: | Breakout actieve optische kabel,De Actieve Optische Kabel van AOC |
||
Productomschrijving
AOC actief Kabel 100G QSFP28 tot 4 SFP28 25G beak out Lage stroomverbruik Infiniband applicatie
Algemene beschrijving
De kleuroptische CO-ACQ100-4S25-xis een QSFP28 4-kanaals actieve optische kabels (AOC) voor 100G Ethernet (100GbE) toepassingen.met een capaciteit tot 25 Gbps voor een totale bandbreedte van 100 Gbps. De 100G QSFP28 AOC-kabels kunnen worden gebruikt als een directe vervanging voor de traditionele QSFP28 DAC (direct attach koperkabels) en QSFP28-transceivers met een kort bereik, terwijl ze een lichter gewicht bieden,verbeterde signaalintegriteitHet optische uiteinde wordt nooit blootgesteld aan een datacenteromgeving en vereist daarom geen reiniging of speciale behandeling.Ze zijn ontworpen voor hoge snelheid, hoge dichtheid en laag stroomverbruik voor de hedendaagse toepassingen voor datacenternetwerken.
Belangrijkste kenmerken
- warm aansluitbare QSFP28-vormfactor
- 4 full duplex-kanalen met hoge snelheid
- Ondersteunt 103,1 Gb/s aggregate bitrate
- 4x25Gbps 850nm VCSEL laser
- QSFP28 MSA-conform
- Werkomgevingstemperatuur -5 ~ 70°C
- Laag vermogen: < 3,5 W per kabel (< 2,5 W met uitgestraalde CDR's)
- Verkrijgbaar in lengtes van 1 tot 100 meter
- RoHS-6-conform
Toepassing
- 1000GbE- en 25GbE-break-outtoepassingen voor Datacom-switch- en routerverbindingen
- Toepassingen met een dichtheid van 100G tot 4×25G voor Datacom- en proprietary protocol-toepassingen
- 100 Gigabit Ethernet-links
- Interconnectie met Infiniband
- Infrastructuur voor de bekabeling van datacenters
- Verbindingen met een hoge dichtheid tussen netwerkapparatuur
Productgegevens
| Aanbevolen bedrijfsomstandigheden | |||||
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid |
| Temperatuur van de behuizing | Tc | 0 | + 70 | °C | |
| Voedingsspanning | Vcc | 3.14 | 3.3 | 3.46 | V |
| Voedingsstroom | Icc | 300 | mA | ||
| Bitrate | BR | 25.78 | Elk kanaal | ||
| Elektrische kenmerken | ||||||
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid | Notities |
| Kenmerken van de zender | ||||||
| Signaleringspercentage, per rijstrook | DRpl | 25.78125 | Gebruikersnaam | 1 | ||
| Centrale golflengte | L | 840 | 850 | 860 | nm | |
| RMS-spectrumbreedte | 0.6 | nm | ||||
| Gemiddelde lanceerkracht per rijstrook | Pavg | - Acht.4 | 2.4 | dBm | ||
|
optische modulatie-amplitude, elke rijstrook (OMA) |
OMA | - Zes.4 | 3 | dBm | ||
| Uitstervingsgraad | Spoedeisende hulp | 2 | dB | |||
|
Gemiddelde startvermogen van OFF Transmitter, per rijstrook |
RIN | -30 | dBm | |||
| Omringde stroom | FLX |
> 86% bij 19 um < 30% bij 4,5 um |
dBm | |||
| Tolerantie voor optische terugkeerverlies | 12 | dB | ||||
|
Oogmasker met zender {X1, X2, X3, Y1, Y2, Y3} |
{0}3,0.38,0.45,0.35,0.41,0.5} | 2 | ||||
| Kenmerken van de ontvanger | ||||||
| Ontvang tarief voor elke rijbaan | DRpl | 25.78125 | Gebruikersnaam | 3 | ||
| Vier baan golflengte bereik | L | 840 | 850 | 860 | nm | |
| Overbelasting Input optisch vermogen | Pmax | 3.4 | dBm | |||
|
Gemiddelde ontvangstvermogen per persoon Lane |
Pinnetje | - Tien.3 | 2.4 | dBm | 4 | |
| Gevoeligheid van de ontvanger ((OMA) per rijstrook | Psens | - Vijf.2 | dB | |||
| Ontvangerreflectie | Rfl | -12 | dB | |||
|
Receiver oogmaskerDefinitie {X1, X2, X3, Y1, Y2, Y3} |
{0}28,0.5,0.5,0.33,0.33,0.4} | 5 | ||||
| Los De-Assert | Pd | -13 | dBm | |||
| Los Assert | Pa. | -30 | dBm | |||
| Verlieshysteresis | Pd-Pa | 0.5 | dBm | |||
