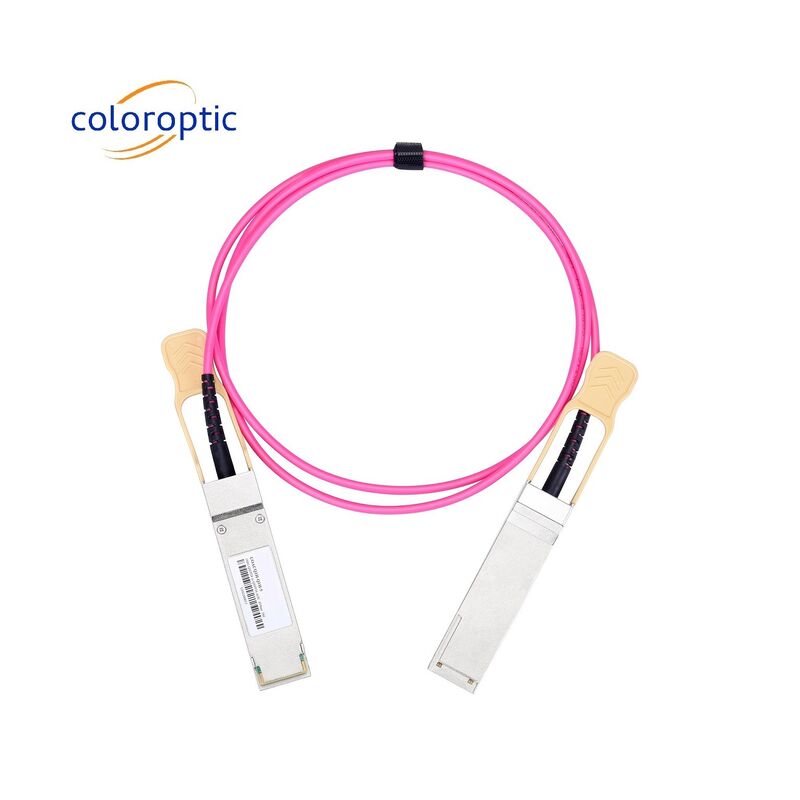

100G QSFP28 tot 100G QSFP28 AOC DAC kabel 1m - 70m lengte voor datacenters
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Coloroptic |
| Certificering: | CE, UL, FDA, RoHs, FC, TUV |
| Modelnummer: | C-ACQ100-Q100-x |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 10 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Deeltjes |
| Levertijd: | 10 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 5000 per maand |
|
Gedetailleerde informatie |
|||
| Type kabel: | AOC | Gegevenspercentage: | 100G tot 100G |
|---|---|---|---|
| Lange: | 1 tot 70 m | Standaard: | SFF-8431 SFF-8432 SFP+ MSA |
| Jacket: | PVC | Garantie: | 3 jaar |
| Markeren: | 100G QSFP28 AOC-DAC-kabel,AOC-DAC-kabel voor datacenters |
||
Productomschrijving
AOC-kabel 100G QSFP28 tot 100G QSFP28 Datacenterkabelinfrastructuur
Algemene beschrijving
Color Optic C-ACQ100-Q100-x-familie is een QSFP28 4-kanaal actieve optische kabels (AOC) voor 100G Ethernet (100GbE) toepassingen.Deze full-duplex optische assemblage biedt 4 onafhankelijke zend- en ontvangkanalen, elk met een capaciteit tot 25 Gbps voor een totale bandbreedte van 100 Gbps.De 100G QSFP28 AOC-kabels kunnen worden gebruikt als directe vervanging voor traditionele QSFP28 DAC (direct attach koperkabels) en QSFP28-transceivers met een kort bereik, terwijl ze een lichter gewicht biedenHet optische uiteinde wordt nooit blootgesteld aan een datacenteromgeving en vereist daarom geen reiniging of speciale behandeling.Ze zijn ontworpen voor hoge snelheid, hoge dichtheid en laag stroomverbruik voor de hedendaagse toepassingen voor datacenternetwerken.
Productgegevens
| Aanbevolen bedrijfsomstandigheden | |||||
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid |
| Temperatuur van de behuizing | Tc | 0 | + 70 | °C | |
| Voedingsspanning | Vcc | 3.14 | 3.3 | 3.46 | V |
| Voedingsstroom | Icc | 300 | mA | ||
| Bitrate | BR | 25.78 | Elk kanaal | ||
| Elektrische kenmerken | ||||||
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid | Notities |
| Kenmerken van de zender | ||||||
| Signaleringspercentage, per rijstrook | DRpl | 25.78125 | Gebruikersnaam | 1 | ||
| Centrale golflengte | L | 840 | 850 | 860 | nm | |
| RMS-spectrumbreedte | 0.6 | nm | ||||
| Gemiddelde lanceerkracht per rijstrook | Pavg | - Acht.4 | 2.4 | dBm | ||
|
optische modulatie-amplitude, elke rijstrook (OMA) |
OMA | - Zes.4 | 3 | dBm | ||
| Uitstervingsgraad | Spoedeisende hulp | 2 | dB | |||
|
Gemiddelde startvermogen van OFF Transmitter, per rijstrook |
RIN | -30 | dBm | |||
| Omringde stroom | FLX |
> 86% bij 19 um < 30% bij 4,5 um |
dBm | |||
| Tolerantie voor optische terugkeerverlies | 12 | dB | ||||
|
Oogmasker met zender {X1, X2, X3, Y1, Y2, Y3} |
{0}3,0.38,0.45,0.35,0.41,0.5} | 2 | ||||
| Kenmerken van de ontvanger | ||||||
| Ontvang tarief voor elke rijbaan | DRpl | 25.78125 | Gebruikersnaam | 3 | ||
| Vier baan golflengte bereik | L | 840 | 850 | 860 | nm | |
| Overbelasting Input optisch vermogen | Pmax | 3.4 | dBm | |||
|
Gemiddelde ontvangstvermogen per persoon Lane |
Pinnetje | - Tien.3 | 2.4 | dBm | 4 | |
| Gevoeligheid van de ontvanger ((OMA) per rijstrook | Psens | - Vijf.2 | dB | |||
| Ontvangerreflectie | Rfl | -12 | dB | |||
|
Receiver oogmaskerDefinitie {X1, X2, X3, Y1, Y2, Y3} |
{0}28,0.5,0.5,0.33,0.33,0.4} | 5 | ||||
| Los De-Assert | Pd | -13 | dBm | |||
| Los Assert | Pa. | -30 | dBm | |||
| Verlieshysteresis | Pd-Pa | 0.5 | dBm | |||
Belangrijkste kenmerken
-
SFP-MSA-conform
-
2 parallelle banden op een middelgolflengte van 850 nm
-
Voldoet aan de IEEE 802.3bs-specificatie
-
Tot 70 m transmissie op multimodevezel (MMF) OM3 met FEC
-
Operatiekasttemperatuur: 0 tot 70°C
-
2x53.125Gb/s elektrische interface (100GAUI-2)
-
Gegevenssnelheid 53,125 Gbps (PAM4) per kanaal.
-
Maximaal energieverbruik 3,5 W per terminal
-
RoHS-conform
Toepassing
- 100G Ethernet Links
- Interconnectie met Infiniband
- Infrastructuur voor de bekabeling van datacenters
